典道互联三维数字化设计软件

三维检查及处理工具功能介绍

1、三维基础环境管理系统

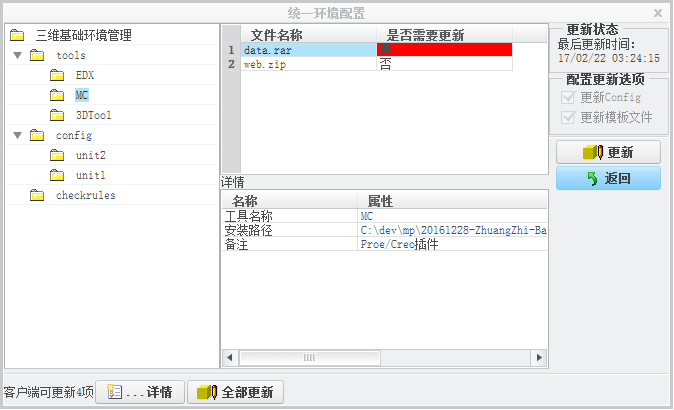

统一配置与管理Creo/ProE基础设计环境，统一管理Toolkit定制开发软件、客户端增量更新和模型检查规则等文件，本地标识配置文件、软件程序等文件的更新状态。
2、模型规范化智能诊断工具

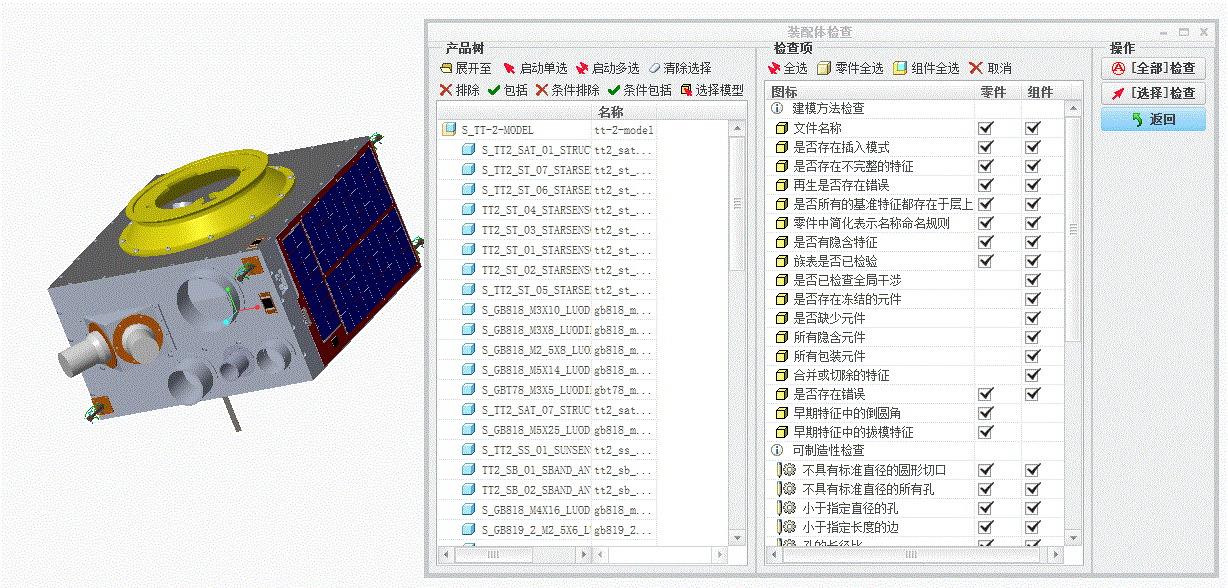

从数模与企业标准符合性、三维建模方法规范性、三维标注规范性、模型加工制造工艺性等方面对模型进行全面诊断检查和规范性分析；既可用于设计过程的数据自查及审查，又可以和企业PDM系统集成。
3、模型规范化快速修复工具

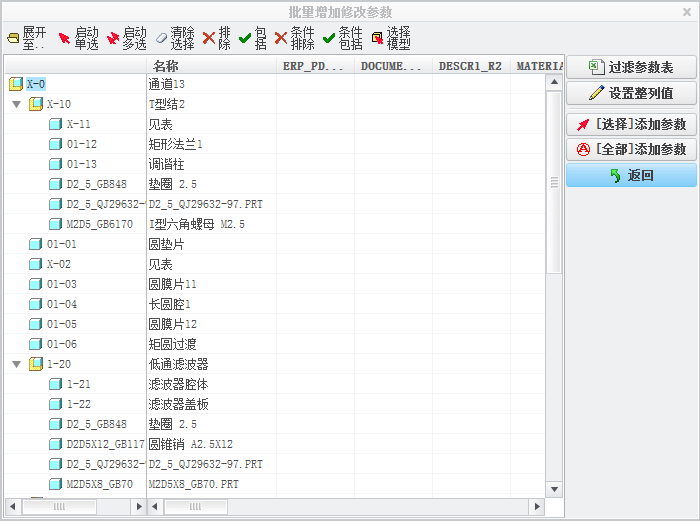

自动修复企业三维数模规范性问题，以服务器端的规范模型为基础，对指定的模型批量进行参数添加、图层添加、单位设置、精度设置、视图添加等自动修复操作；还具有批量模型修复处理、批量工程图图框处理等功能。
4、三维模型轻量化工具

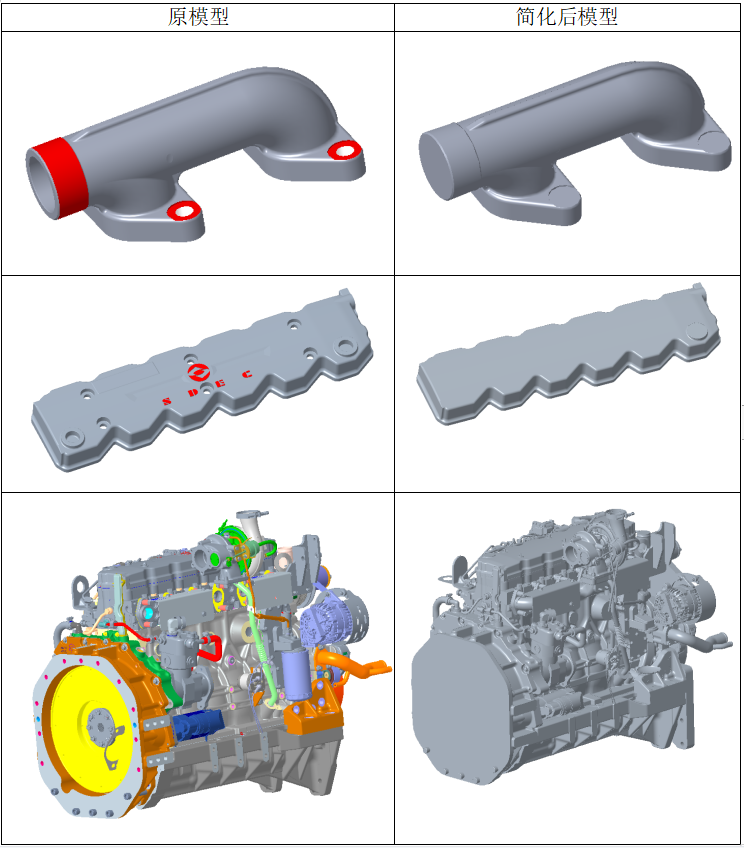

将选定三维模型简化为Creo/ProE原格式装配或者零件模型，实现模型轻量化应用，自动获取和保留原模型参数及质量属性，保留原模型三维标注，可以实现填充轮廓和不填充轮廓两种客户需求效果
5、三维模型变更比较工具

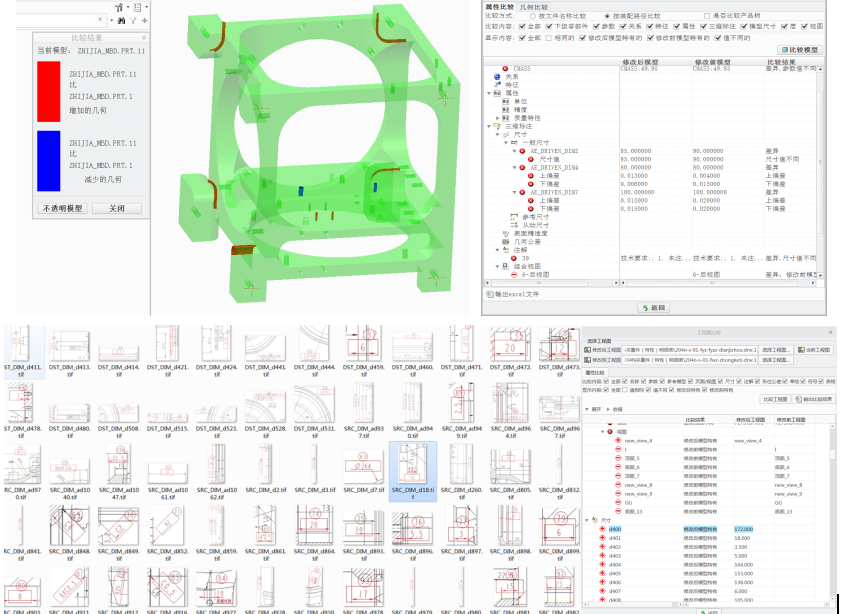

自动对比识别三维模型变更前后的几何变化、属性信息的变化、三维标注内容的变化、模型尺寸的变化等；可以实现三维模型不同版本、相近模型的几何、属性比较，还可以实现工程图变更比较。
6、模型干涉及间隙检查工具

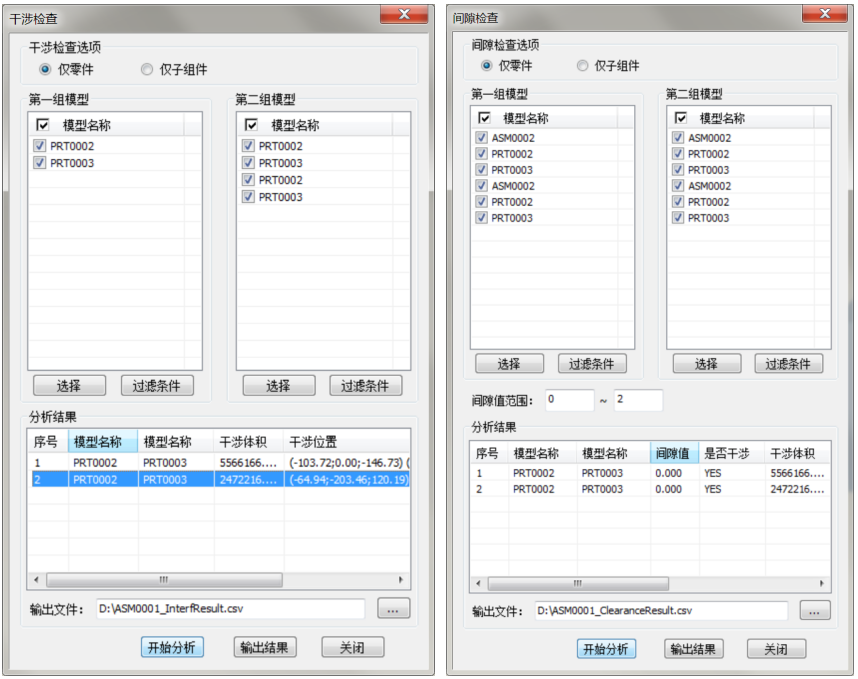

实现产品模型的快速干涉检查和间隙检查，支持一对一、一对多、多对一以及多对多的检查方法和多种条件过滤方式；干涉结果自动生成虚拟干涉体，检查结果方便输出到本地。
7、标准件智能装配及检查工具

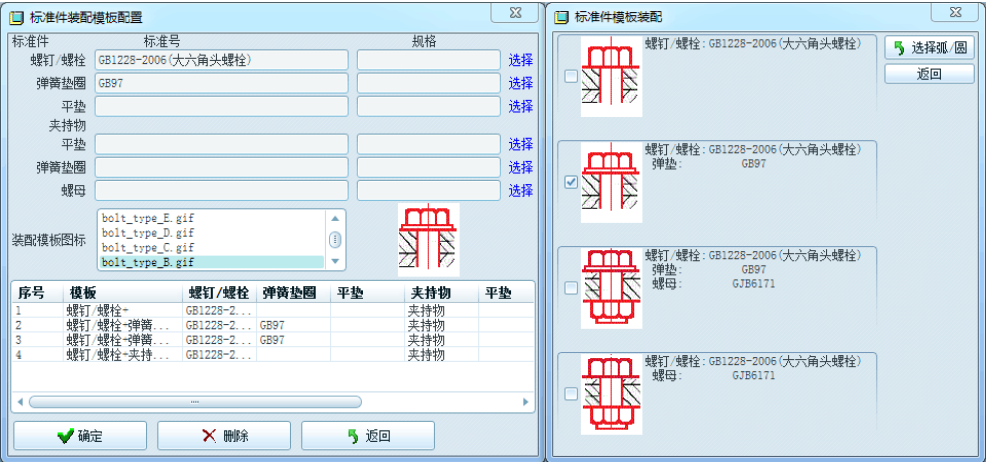

实现标准件各种组合的同步装配；自动识别点、孔、面约束；快速检索并重定义标准件组合方式、代号和规格等；根据选择的孔进行标准件规格的自动计算和推荐；支持已装配标准件与孔规格的匹配性检查，可快速定位到问题三维模型。

三维设计工具功能介绍

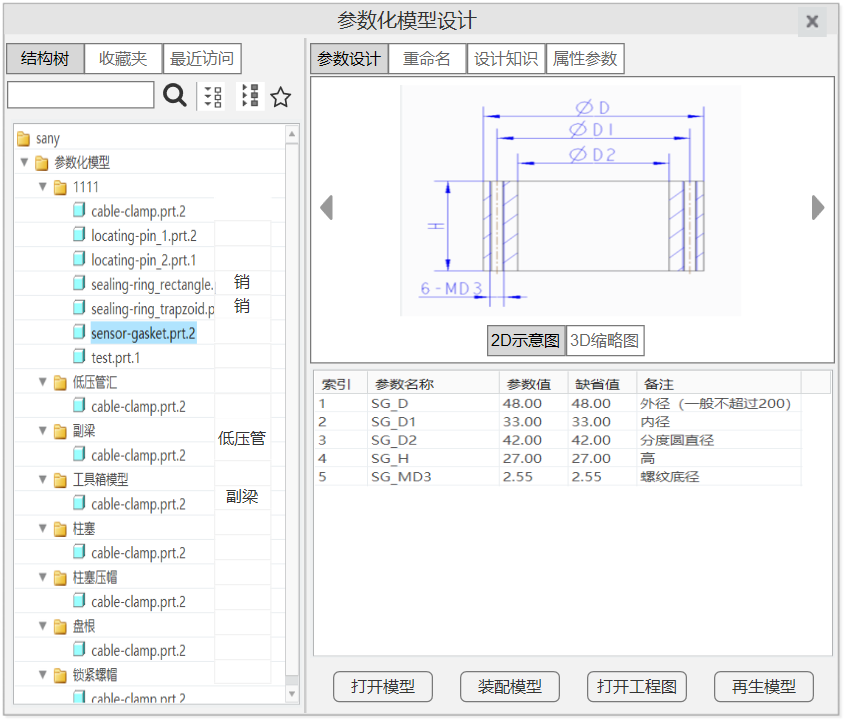

1、参数化建模工具

自动读取本地或者PDM系统中指定位置的文件结构，生成参数化模型结构；灵活的参数化模板配置和自主扩充；基于模型中的参数驱动自动化三维建模；建模知识在模型设计过程中的自动推送。
2、智能布局工具

用于零部件的快速布置及调整，实现设计方案的快速布局。通过鼠标在布置骨架或实体模型上的目标位置点选，实现零件（组件）在该位置的自动定位装配。
3、族表打散工具

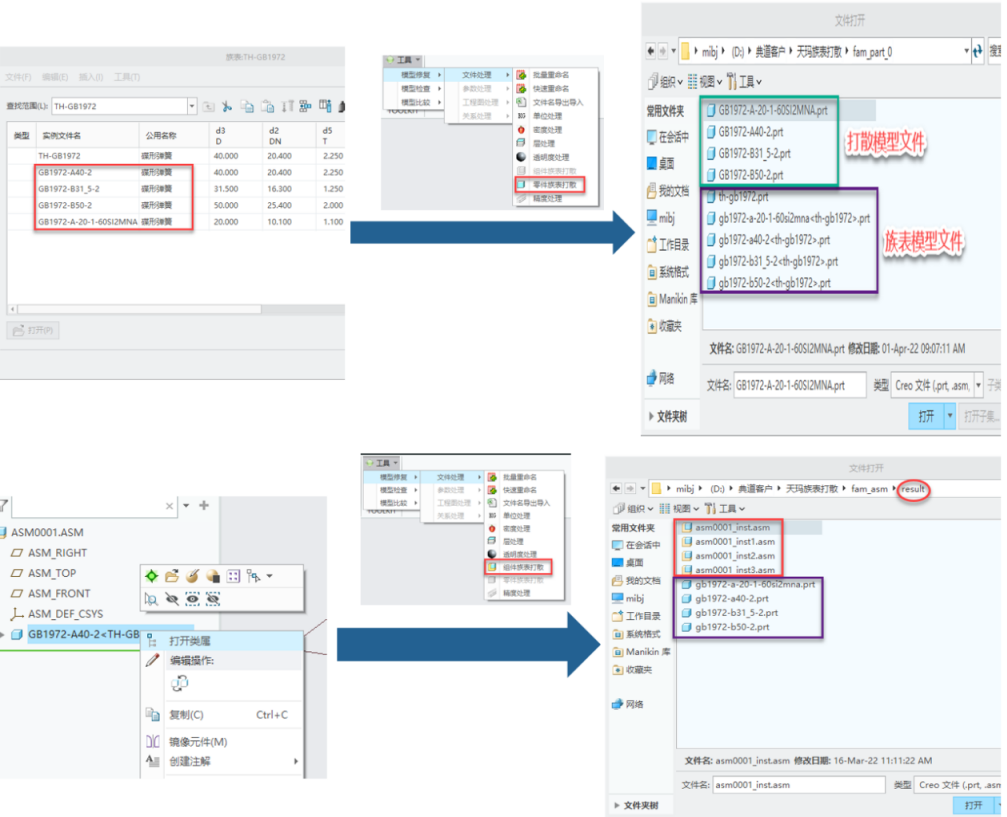

实现快速批量打散现有标准件族表模型，将零件族表实例打散为独立的零件，零件名称延用族表实例名称；可以对装配族表模型操作，打散为独立的装配、零件模型。
4、快速爆炸图分解工具

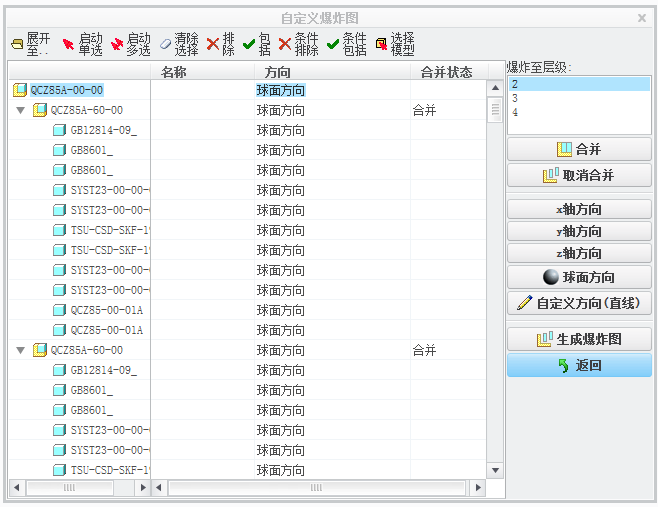

可以快速按X、Y、Z方向、球面方向、自定义方向生成爆炸图。自定义爆炸方向、零部件层级、部件合并项。
5、智能管路快速设计

基于Creo（Pro/E）软件管路设计的标准功能，结合三维管路设计的业务经验进行定制开发，实现管路的快速布置和管路生成。通过管线布置点的智能获取及智能定位，实现管线布置路径的快速规划；通过管线库、管接头、管卡夹、管支架的数据梳理和数据库建立，实现数据的结构化管理和快速调用。
6、智能电缆快速设计

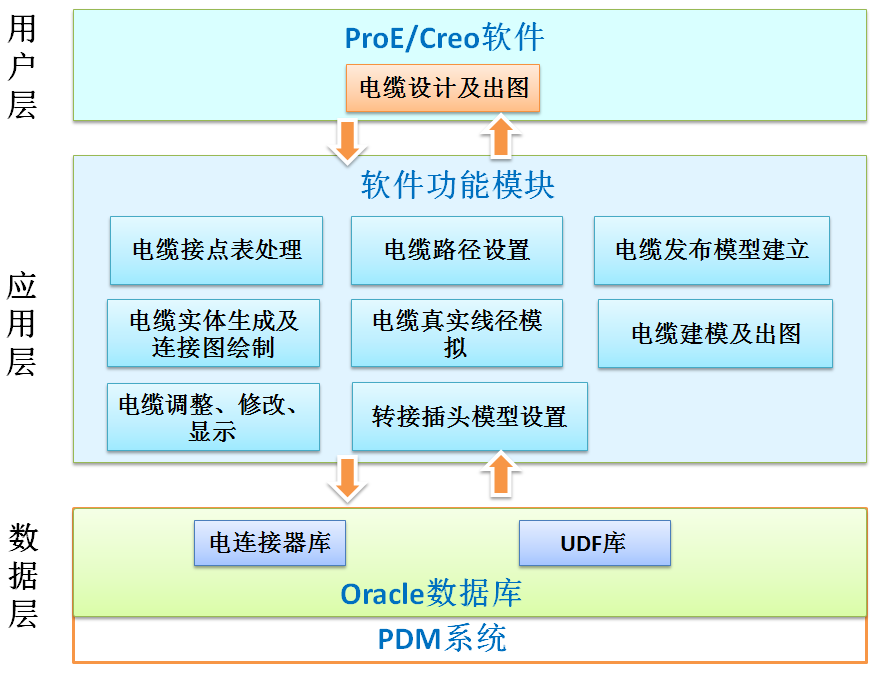

基于Creo（Pro/E）软件电缆设计的标准功能，结合三维电缆设计的业务经验进行定制开发，实现电缆的快速布置设计。管理电连接器、电缆线卡、UDF自定义特征等数据，实现数据的结构化管理和快速选择调用。
7、智能模具设计系统

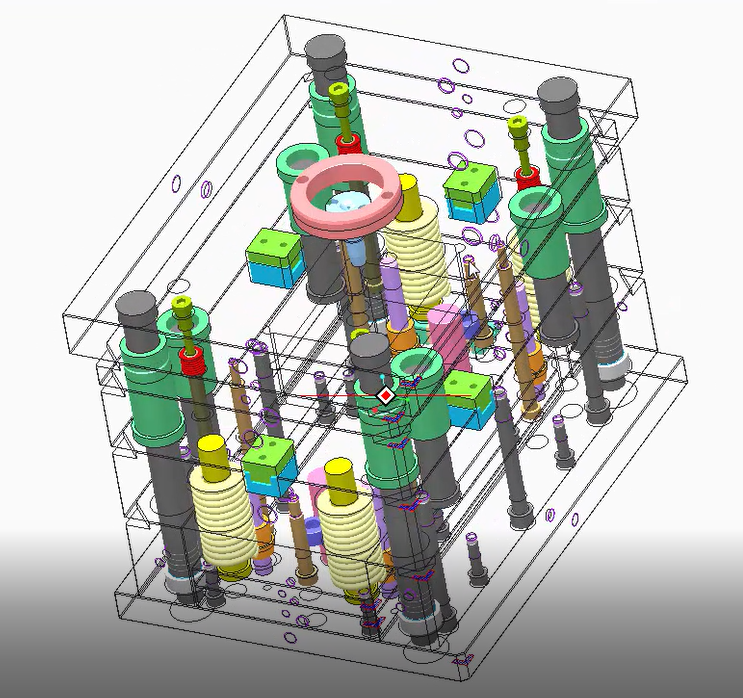

实现常用两板模、三板模及热流道模具设计开发，通过配置实现其它模架类的调用，系统已经实现将各规格模架内的零部件规格及位置标准化，从而减少用户大量的调整工作，用户也可以根据企业要求量身定制；另外该模块还可以非常方便地进行电极设计。

计算工具功能介绍

1、质量特性数据计算

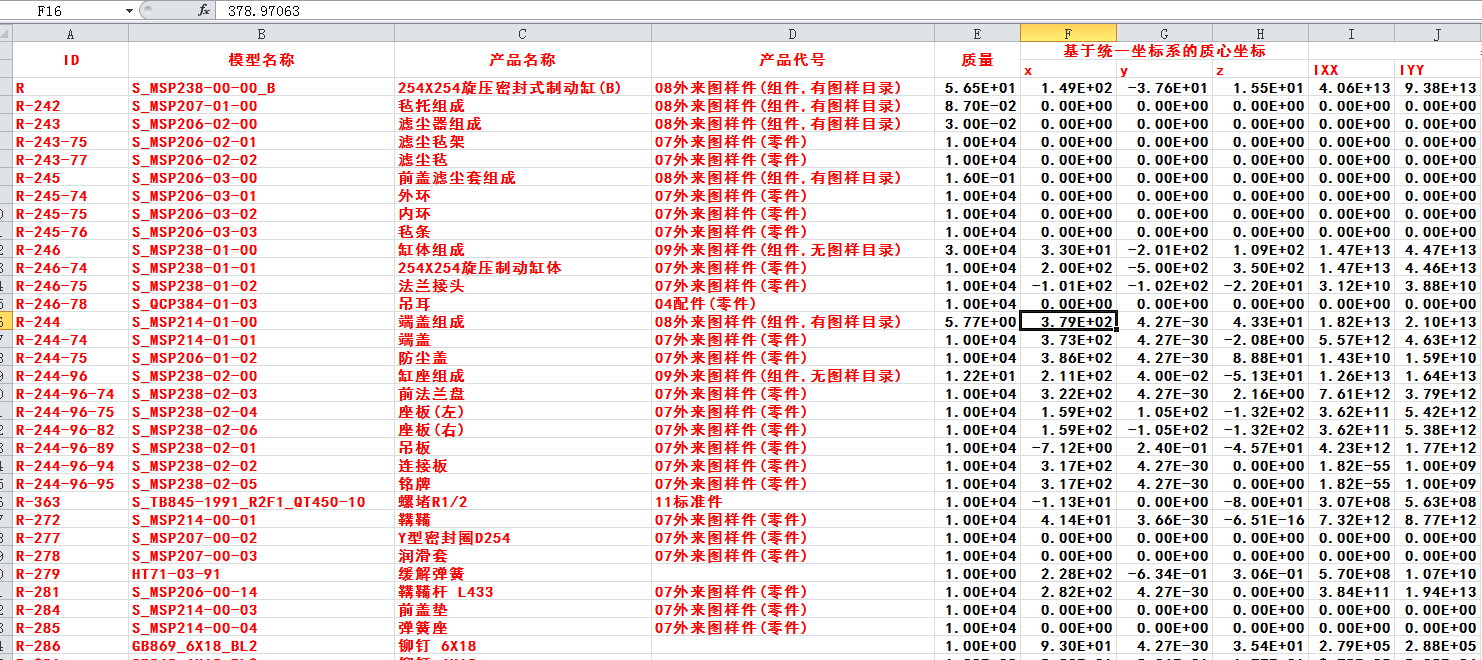

对大装配下级零部件进行质量特性快速计算和输出。按照装配体的默认坐标系或者指定的任意坐标系为坐标原点，对装配下的所有零件、组件统一计算其质心和惯性张量。计算结果可以以Excel数据格式输出，输出的质量特性可用于仿真分析等。
2、模型表面积计算工具

基于模型外部多个观察位置、外表面积可见角度特殊算法，可以快速计算模型外表面积，结合客户对特殊位置区域的控制，实现快速计算所需区域的外表面积，实现无需人工控制自动计算的目的。
3、抗辐照计算工具

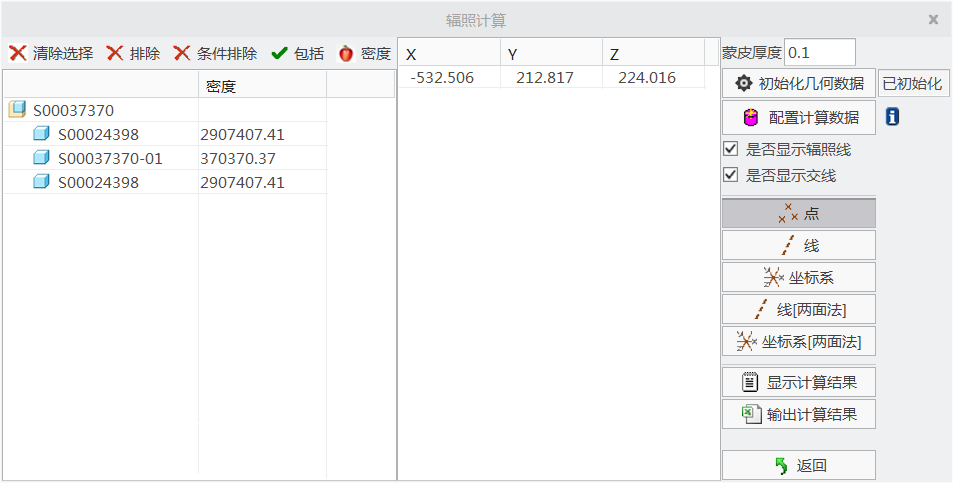

实现辐照数据管理，保持辐照剂量数据；进行抗辐照模型规范性检查，检查模型是否是实体，如果不是实体，则无法计算辐照信息；选择点、线、坐标点，计算辐照信息进行抗辐照计算。
4、箱体内油量计算软件

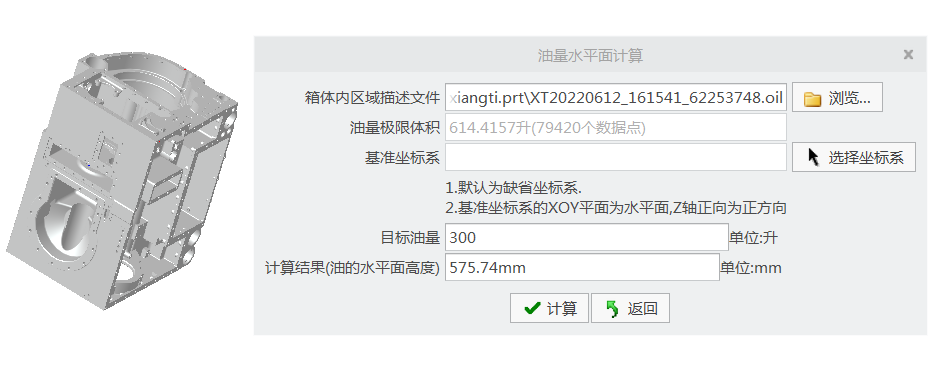

从当前模型选择零件定义为箱体，用于后续的油量体积计算，油量的水平面计算。用于后续功能中“生成内区域点”，以测试生成内区域描述文件是否正确。导入内区域描述文件，输入油量，计算油量的水平面。导入内区域描述文件，输入高度，计算出油量体积。
5、模型孔表计算工具

自动识别三维模型上的孔信息并输出孔表文件；支持孔的手工排除及条件排除；支持计算几何特征孔及草绘圆特征；支持草绘与曲面特征的偏差识别；自动生成孔特征点及编号。
6、管道分割计算

按照标准管分割弯曲的管道。可以进行标准管道管理，管道检查，管道分割计算，根据标准管道，计算出管线最优分割方法。
7、模型壁厚分析

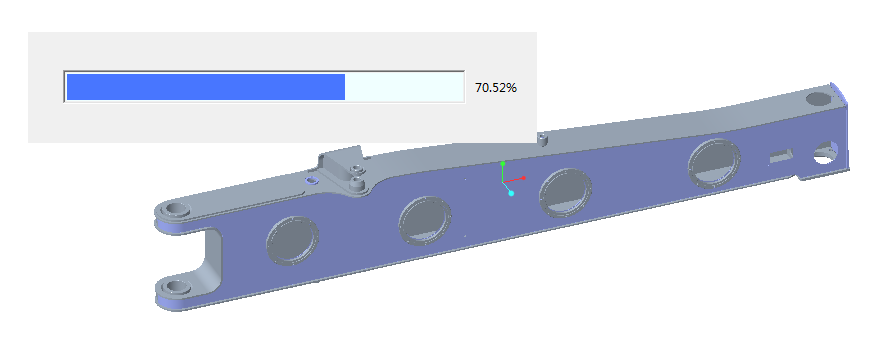

把模型自动切分成不同的截面片，自动识别截面上的曲线图元，计算曲线点法线方向的壁厚。通过上述技术，精确计算腔体内部壁厚并得到壁厚数值，为三维腔体模型设计与检查提供了有效的工具支撑。

绘图增强工具功能介绍

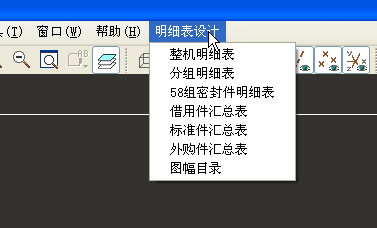

1、自动明细表工具

由三维模型自动生成明细表，完全满足企业要求的明细样式和规则，还可以自动解析模型参数里面特殊字符为统一的表达规则，增强了参数填写容错能力。提高明细表生成效率，保证三维模型与明细表一致，避免设计失误。
2、批量生成PDF及拼图

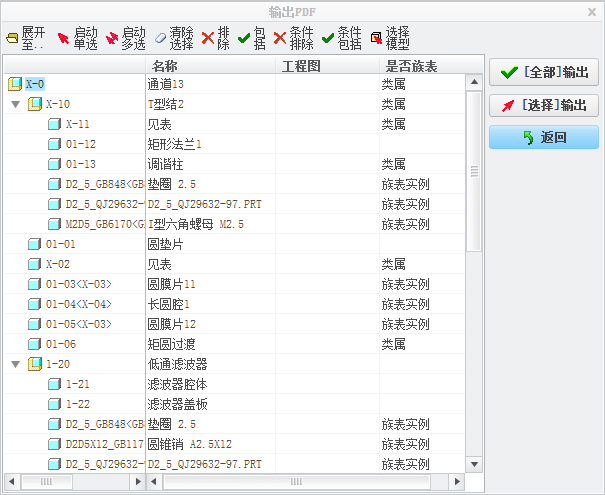

将Pro/E（Creo）二维图自动转换为PDF格式文件；支持将PDF图纸进行按不同图幅规格自动分类拼图；支持将PDF图纸统一按A0规格拼图为一个文件；支持对选定的多个图纸文件进行拼图，或者选定PDM工作区或本地文件夹进行批量图纸选择拼图等。
3、工程图标注专家系统

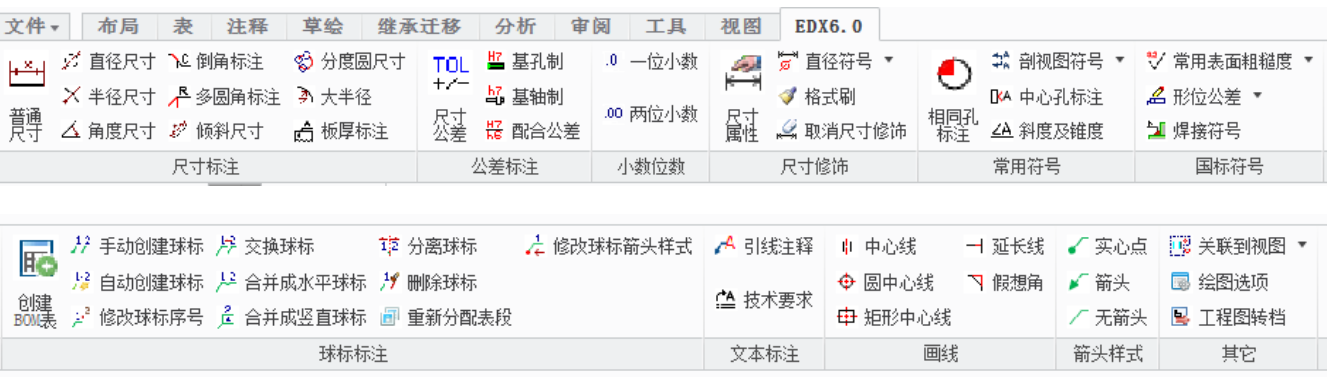

对Pro/E及Creo的工程图的快速，准确地标注，主要功能包括：工程图快速创建，尺寸标注，尺寸公差标注，尺寸修饰，小数位数设置，斜度锥度标注，相同孔标注，中心孔标注，视图符号标注，公差带标注，形位公差及其基准标注，表面粗糙度标注，焊接符号标注，装配明细生成及球标标注，技术要求及其它注释标注，中心线快速创建，工程图转档等。 EDX完全符合中国国标化的标注，和同类软件相比具有标注及修改速度快、操作简单，具有易学、易用等特点，系统功能达到国际领先水平。
4、三维数字化模型审签工具

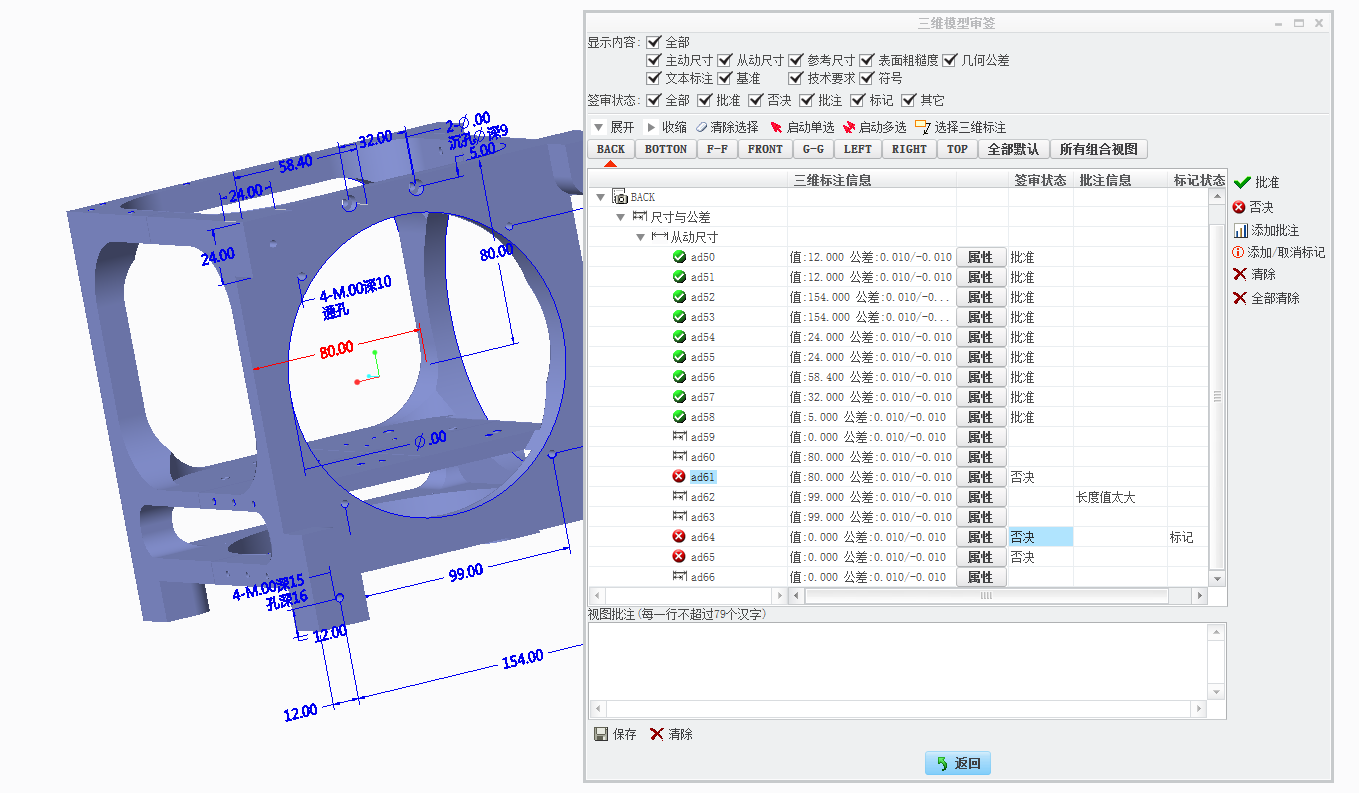

根据Creo（Pro/E）软件特点和三维标注的实际操作需求，结合大量的三维下厂项目实施经验，定制了符合传统设计习惯的三维标注工具软件，用来提高模型三维标注效率和标注的规范性，并把设计知识和经验在系统中进行了固化积累。给审签者提供了一个有效的审签批注工具，可以把三维模型上标注的信息结构化展现出来，在结构化界面上直接批注，清晰准确的知道审签状态和结果对比。
5、生成钣金件外轮廓图

批准、否决、批注、标记模型的三维标注，实现模型签审。所有视图及标注信息在界面中结构化显示；直接对签审三维模型的标注信息，签审操作包括批准、否决、批注、标记、取消；审签意见随三维模型一起保存，随时可检索查看。
6、腹管快速出图

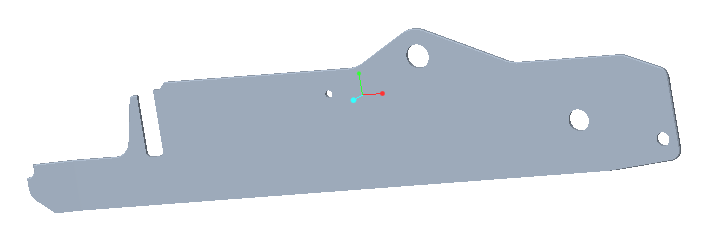

展开钣金件，计算外轮廓，生成外轮廓的DWG文件。

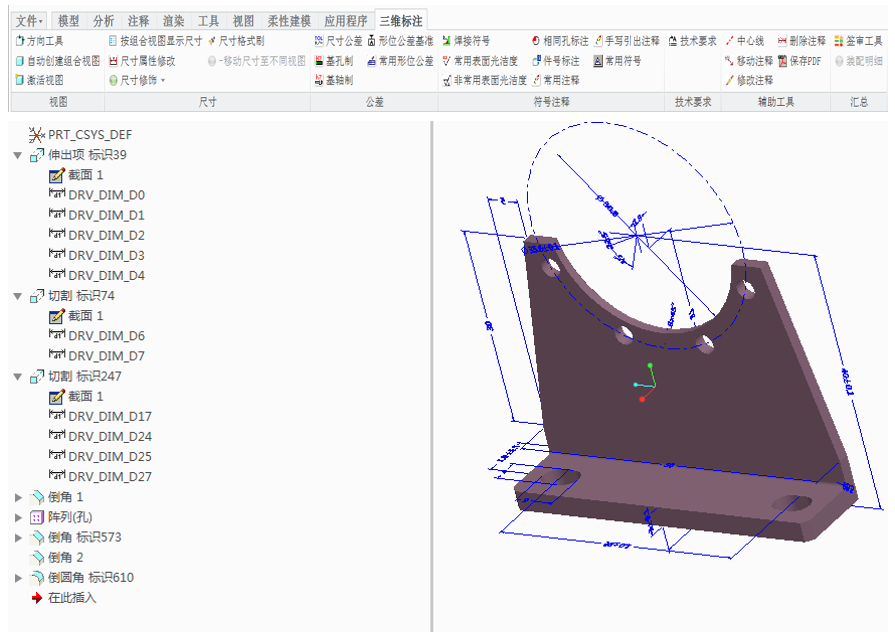

7、三维标注工具

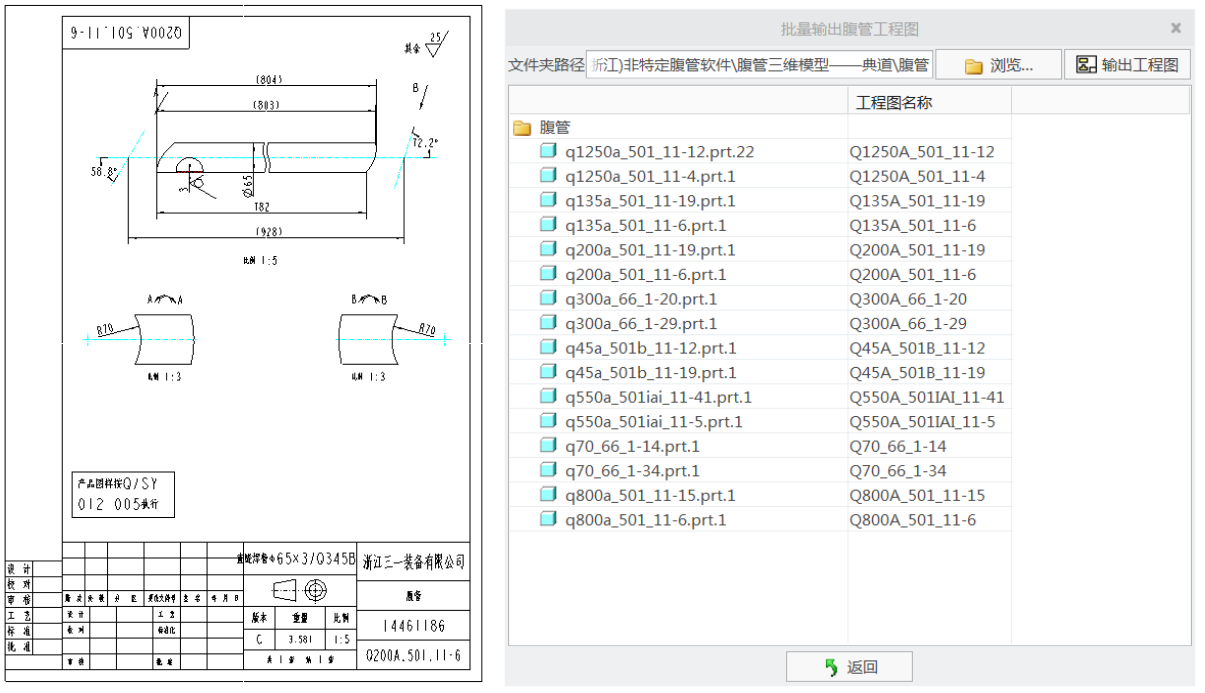

计算输出腹管的工程图。批量输出腹管的工程图，输出指定目录下所有腹管模型的工程图。
