工程图标注专家系统Expert Drawing Extension(EDX)是一款在Creo(Pro/E)上自主研发的工程图标注软件,通过对Creo(Pro/E)软件的二次开发,使EDX完全符合中国国标化的标注,和同类软件相比具有标注及修改速度快、操作简单,具有易学、易用等特点,系统功能达到国际领先水平。
(1)主要功能:

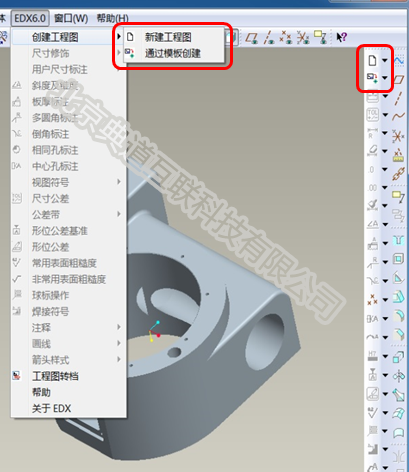

工程图快速创建、尺寸标注、尺寸公差标注、尺寸修饰、小数位数设置、斜度锥度标注、相同孔标注、中心孔标注、视图符号标注、公差带标注、形位公差及其基准标注、表面粗糙度标注、焊接符号标注、装配明细生成及球标标注、技术要求及其它注释标注、中心线快速创建、工程图转档等。
(2)EDX主要价值:
标注标准化、规范化;操作方便,出图效率高;2D/3D一致,减少错误。
